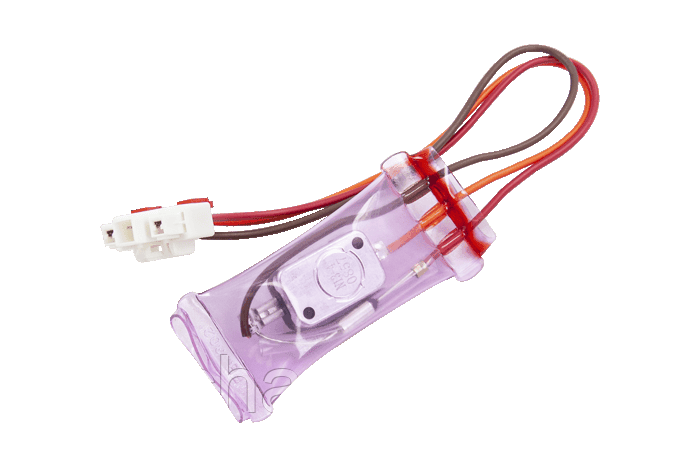

Датчик температури No Frost для холодильника LG 6615JB2002A (з термозапобіжником)

Датчик (теплове реле) No Frost для холодильника LG 6615JB2002A

 • розміри захисної оболонки - 39х92х14 мм
 • термозапобіжник 72 °С
 • підключення - роз'єм (3 контакти)
 • довжина дроту - 200 мм

Одним із важливих елементів конструкції холодильного обладнання із системою No Frost є
пристрій, необхідний для управління таймером відтайки і розморожуванням випарника. Це теплове
реле із вбудованим термозапобіжником. Його завданням є контроль процесу відтавання випарника
та захист електричного ланцюга від короткого замикання й перевищення допустимої величини струму.

Принцип дії заснований на роботі біметалічної пластини, яка здійснює замикання та розмикання
контактів ланцюга за певних умов. Вбудований термозапобіжник представляє собою плавку
вставку, яка розриває ланцюг за умови перевищення максимально допустимої температури. У більшості
випадків всі зазначені елементи укладені в корпус із полімеру, залитий компаундом.

Також в якості температури датчика використовуються терморезистори, через які з блоку управління проходить
електричний сигнал. При зміні температури опір датчика змінюється, на що реагує керуючий модуль.

При аварійному спрацюванні датчик LG 6615JB2002A не ремонтується та замінюється на новий.
