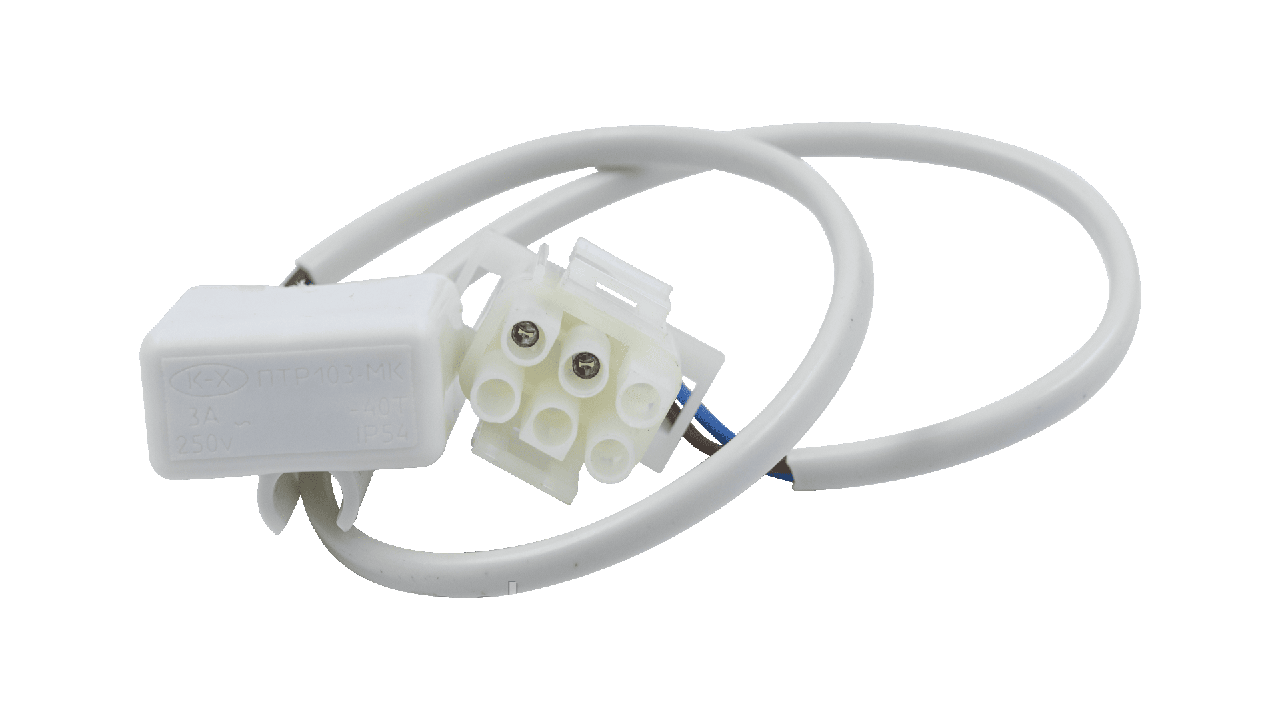

Датчик температури No Frost для холодильника PTR103-MK (з термозапобіжником)

Датчик (теплове реле) No Frost для холодильника PTR103-MK • розміри корпусу - 27х30х15 мм • характеристики та параметри - від -40 до +45 °С, замикання контактів при -8 (±3) °С, розмикання контактів при +10 (±3) °С, термозапобіжник 72 °С, 250В/3А • підключення - роз'єм (2 контакти) • довжина дроту - 410 мм Одним із важливих елементів конструкції холодильного обладнання із системою No Frost є пристрій, необхідний для управління таймером відтайки і розморожуванням випарника. Це теплове реле із вбудованим термозапобіжником. Його завданням є контроль процесу відтавання випарника та захист електричного ланцюга від короткого замикання й перевищення допустимої величини струму. Принцип дії заснований на роботі біметалічної пластини, яка здійснює замикання та розмикання контактів ланцюга за певних умов. Вбудований термозапобіжник представляє собою плавку вставку, яка розриває ланцюг за умови перевищення максимально допустимої температури. У більшості випадків всі зазначені елементи укладені в корпус із полімеру, залитий компаундом. Також в якості температури датчика використовуються терморезистори, через які з блоку управління проходить електричний сигнал. При зміні температури опір датчика змінюється, на що реагує керуючий модуль. При аварійному спрацюванні датчик (теплове реле) PTR103-MK не ремонтується та замінюється на новий.
