Фланець (опора барабана) для пральної машини Whirlpool 480110100802, COD.085 (комплект)

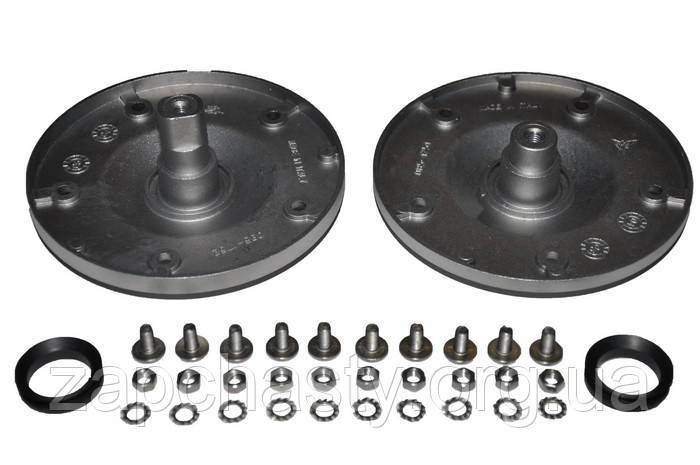

Фланець (опора барабана) для пральної машини 480110100802 (EBI COD.085) • для пральних машин із вертикальним завантаженням • комплект з 2 фланців з алюмінієвого сплава • комплектація представлена на фотографії (2 фланці, 2 комплекти кріплень в упаковках, 2 сальники VA-22) Фланець 1 (лиски) • діаметр основи (±1 мм) - 117 мм • товщина листа основи - 2 мм • діаметри вала - 22-17-16,5х13 мм (від основи до закінчення вала) • висота вала від основи - 39,7 мм • висота фланця загальна (±1 мм) - 46 мм • отвір у валу - з різьбою М6, глибина 19,3 мм • кріплення шківа до фланця - 16,5х13 (2 лиски) • кріплення фланця до барабана - 5 отворів Ø 5,1 мм Фланець 2 • діаметр основи (±1 мм) - 117 мм • товщина листа основи - 2 мм • діаметри вала - 22-17 мм (від основи до закінчення вала) • висота вала від основи - 26 мм • висота фланця загальна (±1 мм) - 32 мм • отвір у валу - з різьбою М6, глибина 18,7 мм • кріплення фланця до барабана - 5 отворів Ø 5,1 мм Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось) встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же підтримує барабан з іншого боку (ведений фланець). У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.
