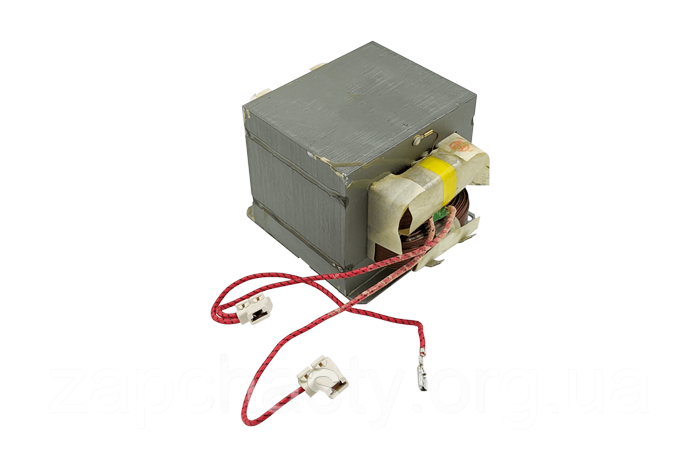

Трансформатор для мікрохвильової печі LGL-101EMR-1, 96*83*78 мм, 1000 Вт

Трансформатор для мікрохвильової печі LGL-101EMR-1

 • інформація, зазначена на пристрої - DANGER HIGH VOLTAGE DISCHARGE CAPACITOR BEFORE
   SERVICING LGL-101EMR-1 240V 50Hz CLASS 220
 • потужність - 1000 Вт
 • напруга та частота - ~240 В, 50 Гц
 • елементи підключення - 1 клема 6,3 мм + 2 клеми 4,8 мм + 2 клеми під 6,3 мм типу "мама" + 1 клема під
   4,8 мм типу "мама", довжина проводів 150 мм
 • габарити сердечника (±2 мм) - 96х83х78 мм
 • розмір пластини-основи (±2 мм) - 100х97х1,7 мм
 • кріплення - 2 отвори Ø 5,5 мм + 5 отворів Ø 3 мм

Трансформатор - це статичний електромагнітний пристрій, який перетворює змінну напругу зі збереженням
частоти. Принцип дії заснований на властивостях електромагнітної індукції. Такого роду пристрої широко
поширені у сфері електроніки, радіоелектроніки та енергетики.

У випадку з мікрохвильовою піччю використання високовольтного трансформатора - це важлива умова для
здійснення роботи магнетрона. Такий трансформатор має одну первинну обмотку, на яку подається
мережеву напругу (~220-250 В) і дві вторинні - одна (накальна) видає від 2,5 до 4,6 В для живлення нитки
розжарення, а друга (анодна) - близько 2200 В. Напруга з анодної обмотки складається з напругою на
помножувальному пристрої й подається на анод магнетрона вже у вигляді пульсуючої напруги 4000-4500 В
з частотою 50 Гц. Такої величини якраз достатньо для нормального живлення магнетрона. Залежно від
магнетрона підбирається трансформатор, як і навпаки.

Хоч трансформатор і є пристроєм, який має тривалий термін експлуатації, він все ж таки може вийти з ладу з
низки причин. Серед них:

 - міжвиткове замикання обмоток
 - окислення або вигоряння контактів
 - механічні пошкодження обмоток і сердечника

Якщо мікрохвильова піч видає неприємний гул, з'явилася відчутна вібрація, неприємний запах гару, то в
більшості випадків - це ознаки несправного трансформатора. Виходом зі становища буде заміна
трансформатора на новий або ремонт старого, якщо він підлягає відновленню.
