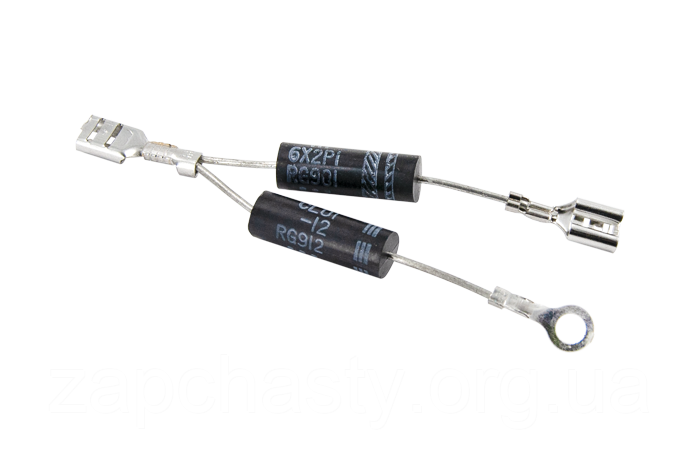

Діод високовольтний (подвійний) для мікрохвильової печі HV-6X2PI RG806 (diod+fuse)

Діод високовольтний (подвійний) для микроволновой печи HV-6X2PI RG806 (diod+fuse) • діод (fuse) HV-6X2PI RG806 - D1 6 кВ, D2 1.7 кВ, максимальний зворотний струм 550 мА, максимальний прямий струм збирання 10мкА (10 µAmps), робоча температура -40...+140 °С • діод високовольтний (маркування приховано під захисною оболонкою) - імпульсна зворотна напруга, що повторюється 12 кВ • підключення - 2 клеми типу "мама" під 6,3 мм + 1 клема кільцевого типу Ø 4 мм • довжина виробу загальна (±3 мм) - 85 мм Fuse-діод (супресор) призначений для захисту високовольтного конденсатора мікрохвильової печі від підвищення напруги. Встановлюється паралельно конденсатору. Якщо говорити простими словами, то це запобіжний діод. Він складається з двох зустрічно включених діодів, які мають різні номінали (двоспрямований, симетричний). Може бути також односпрямованим (несиметричним). У звичайному режимі роботи печі фьюз-діод не чинить на неї ніякого впливу. І лише в разі короткого замикання в магнетроні або перевищення допустимої напруги він пробивається і закорочує вторинну обмотку, тим самим викликаючи перегорання мережевого запобіжника. Високовольтний випрямний діод є великою кількістю звичайних випрямних діодів, які послідовно з'єднані в одному корпусі. Разом із високовольтним трансформатором утворює помножувач і випрямляч напруги живлення. Підключається до схеми, як правило, між конденсатором та корпусом печі. При виході з ладу не ремонтується та замінюється на новий.
